Abbattitore di fuliggine

MADE IN ITALY

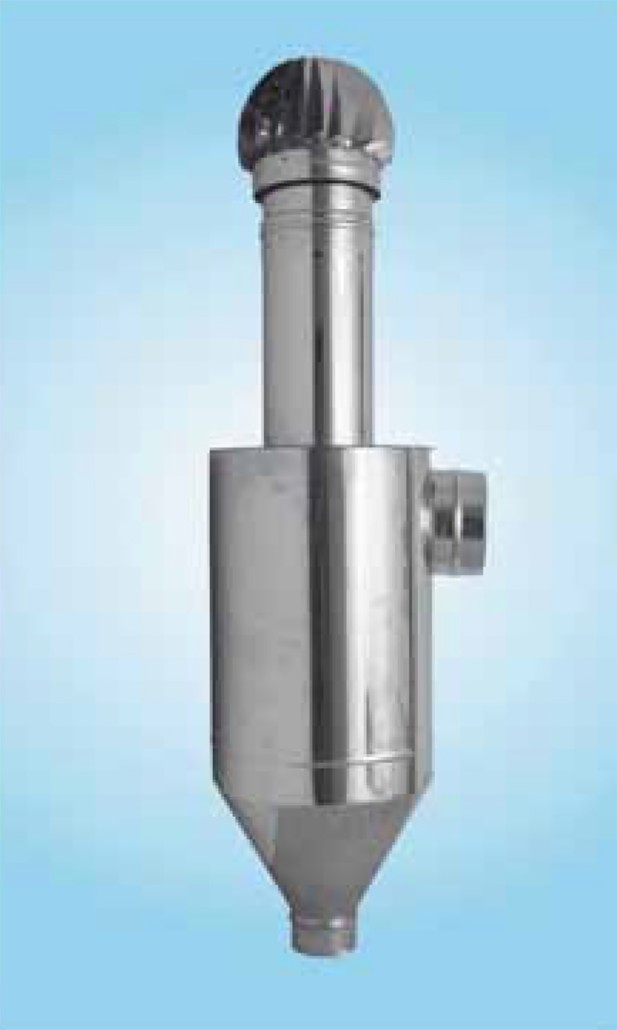

Il nostro Ciclone separatore è un sistema brevettato che separa ceneri e fuliggine dai fumi di stufe, caldaie e forni a legna o pellets. Tramite la forza centrifuga le particelle più pesanti presenti nei fumi di scarico del processo di combustione di legna o pellets, o altro materiale da questi derivato, mediante la circolazione dei fumi stessi in un ciclone ad ingresso tangenziale che conferisce al flusso il caratteristico moto a spirale, impattano le pareti del ciclone per depositarsi nella parte inferiore. Qui è posizionata la camera di forma conica, amovibile, per la raccolta di ceneri e fuliggine. Il rendimento di depurazione è aumentato con l’inserimento di un filtro metallico a maglie, amovibile, sul tubo di uscita. Il ciclone separatore, può avere efficienze di abbattimento comprese fra il 70% e l' 80%. Tale efficienza di filtrazione costituisce nel campo di applicazione specifico una garanzia di successo nella risoluzione di problematiche inerenti il fastidioso rilascio di fuliggine all’esterno. Il dispositivo è sostanzialmente costituito da due cilindri concentrici, di larghezza e lunghezza differenti a seconda del diametro della canna fumaria, e da una parte tronco-conica inferiore, con chiusura a tappo raccoglipolvere. Grazie alla forza centrifuga impressa al fumo le particelle solide si separano dal fluido gassoso a cui è stato imposto il moto rotatorio per via dell'ingresso tangenziale sul corpo del ciclone. L'accelerazione centrifuga agisce sulle particelle in modo analogo alla forza peso, ma in direzione radiale, l’efficienza di abbattimento dipende dalla velocità periferica del flusso e dall’inverso del raggio di curvatura. Il gas esaurisce il suo moto verso il basso e poi risale il ciclone seguendo un vortice interno che non interferisce con il vortice esterno, grazie alla forma conica della bocca di uscita si crea quindi una differenza di pressione nella zona inferiore del ciclone che genera l’inversione del moto di rotazione del flusso di gas. Il gas viene quindi incanalato nel condotto di sbocco. I sistemi di depolverazione a ciclone sono sistemi più efficienti delle camere a gravità, più economici e molto versatili perché funzionanti a differenti condizioni di temperatura e pressione. I nostri cicloni presentano altri vantaggi che si possono riassumere nei seguenti punti:

• alte efficienze sul particolato grossolano;

• manutenzione semplificata, per la mancanza di organi in movimento;

• semplicità nel recupero delle polveri;

• necessità di spazi limitati per l'implementazione del sistema;

• bassi costi di implementazione e utilizzo;

• possibilità di lavorare a qualsiasi temperatura;

• possibilità di lavorare con fumi umidi;

• buona flessibilità operativa;

• bassa perdita di carico.

Il montaggio del dispositivo può avvenire sia a parete, con staffe appositamente studiate, sia a terra, mediante tre piedi di idonea lunghezza.
Dimensioni del Ciclone da 80 a 300 mm, in funzione del diametro

della canna fumaria.

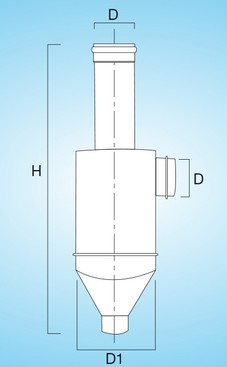

MISURE IN MILLIMETRI

D mm		D1 mm	H mm
80		160	450
100		200	500
120		240	550
130		260	600
140		280	660
150		300	710
180		360	850
200		400	900
250		500	1050
300		600	1200
